Radiostation PA1JRN (formerly known as PD0JRN)
QTH Locator JO22MC - CQ zone 14 -  ITU zone 27

www.pi4utr.nl
http://facebook.com/PI4UTR
http://twitter.com/pi4utr

Logboek: klik

HF zendontvanger (basis gebruik)
Yaesu FT-450D
RX: 30kHz - 56 MHz (AM, FM, USB, LSB, CW)
TX: 30kHz - 56 MHz (100 Watt AM, FM, USB, LSB, CW) amateur bands only

Modificaties: geen.
Opties: 1k2 - 9k6 packet radio kabel. Interne antenne tuner ATU-450.

VHF/UHF zendontvanger (basis gebruik)
Yaesu FT-7900E
RX: 108 - 520 MHz, 700 - 1000 MHz (AM & FM)
TX: 144 - 146 MHz (50 Watt FM), 430 - 440 MHz (45 Watt FM)

Modificaties: Geen.
Opties: 1k2 - 9k6 packet radio kabel.

Portofoon (mobiel gebruik, veld)
Midland CT-790
RX: 88 - 108 MHz, 136 - 175 MHz, 400 - 480 MHz (FM)
TX: 144 - 146 MHz (5 Watt FM), 430 - 440 MHz (4 Watt FM)

Modificaties: Wideband RX en TX.
Opties: Autolader.

Portofoon (basis, mobiel gebruik, veld, digital voice)
Yaesu FT1XD
RX: 504 kHz - 999.900 MHz AM, FM, WFM, C4FM
TX: 144 - 146 MHz (5 Watt FM, C4FM), 430 - 440 MHz (4 Watt FM, C4FM)

Modificaties: Geen.
Opties: Yaesu SCU-19.

ATV transmitter
PE1ACB P30-23 Zender module. 23cm, 200mW
PE1ACB P37-2 BaseBand Modulator module
PE1ACB P67 Universele PLL module
PE5PVB MAX OSD On Sceen Display Module

PA1JRN 19" behuizing

Multi Mode Digital Voice Modem

Raspberry Pi 2B+

MMDVM Jumbospot

Pi-Star software

Diamond X50-N 170cm fiberglass dualband antenne (basis gebruik)
144 - 146 MHz, 4.5 dB gain
430 - 440 MHz, 7.2 dB gain
Top 12 meter boven straatniveau

End-Fed draad antenne (basis gebruik)
Draadlengte 12.5 meter
Frequentiebanden 10 meter, 20 meter, 40 meter

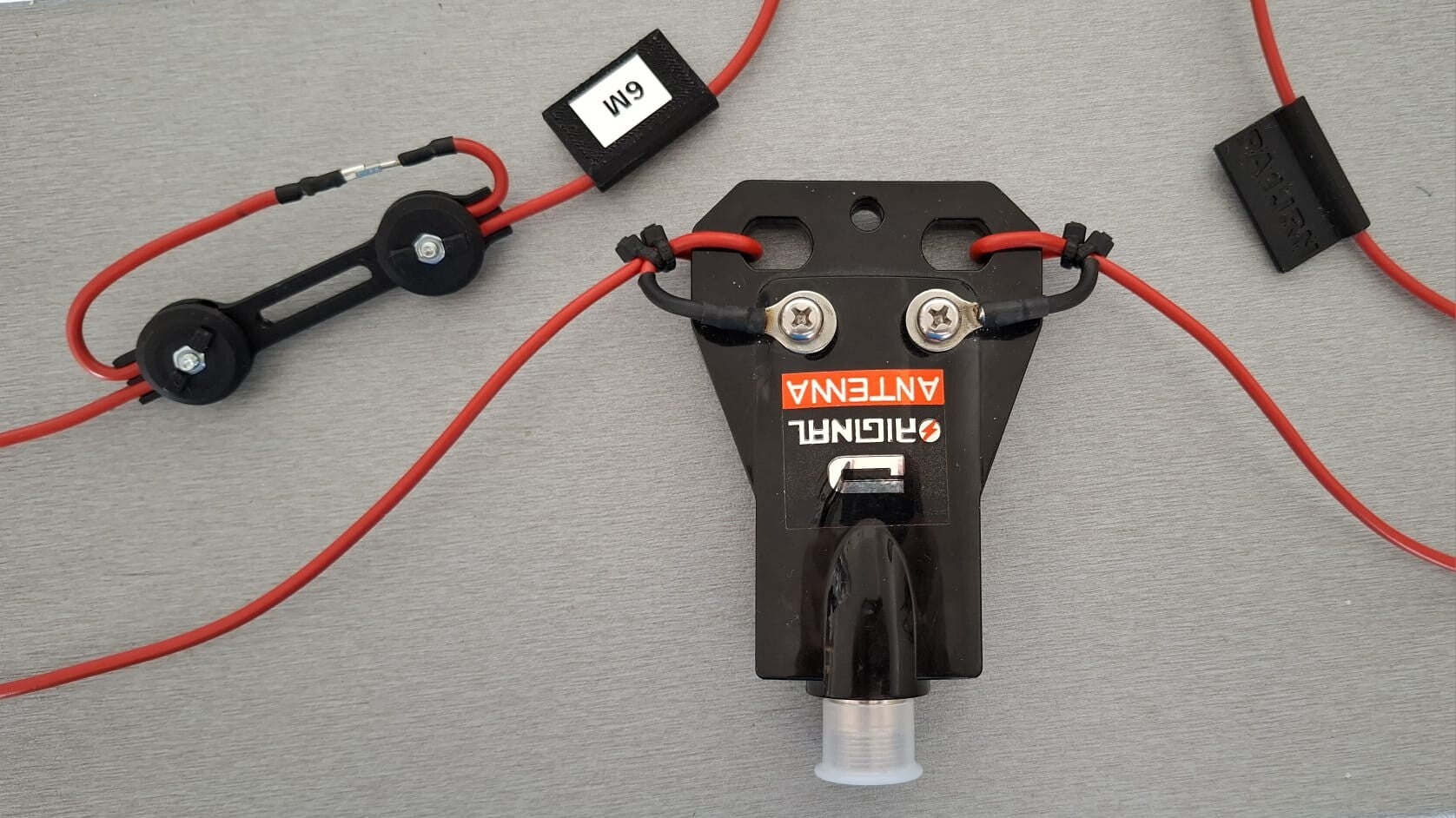

Dipole antenna (experimenteel gebruik)
D-Original Antenna
Balun 1:1
3-75 MHz, 500 Watt

Diamond Slim Gainer dualband antenne (mobiel gebruik)
Diamond AZ-504FX straler (50W) - tijdelijk buiten gebruik
144 - 146 MHz, 1/4 wave, - gain
430 - 440 MHz, 1/2 wave, 2.15 dBi g

Diamond AZ-510FX straler (50W)
144 - 146 MHz, 1/2 wave, 2.15 dBi gain
430 - 440 MHz, 2x5/8 wave, 5.50 dBi gain

Diamond K-405 hatchback bevestigingsbeugel - tijdelijk buiten gebruik
Diamond HRK adhesive bracket
Diamond EC-H5 aansluitkabel, ingekort tot 1 meter en voorzien van N-conn

Zelfbouw 23cm 12 elements Yagi (ATV gebruik)
Center frequency: 1270 MHz
Gain: 13 dB

Digimode interface
Yaesu SCU-17
Digitale CAT interface, soundcard, COM port.
Fully optical isolated

SWR/Power meter
Maas RX-400
140 MHz - 525 MHz
Max. 600 Watt

APRS iGate (PA1JRN-10)

PA1JRN iGate | DireWolf 1.4 on RPi+RTL-SDR using QSO365 image

Link
